活性炭更換周期公式為啥用VOCs進口濃度？為啥用削減濃度不合適？?jī)?nèi)在的邏輯和原理是什么？

發布時間：2023-06-19人氣：1644

我于今年5月3日曾寫下《活性炭更換周期到底怎么計算》，簡單論證了生態環境部大氣環境司與生態環境部環境規劃院編著的《揮發性有機物治理實用手冊》（第二版）中的活性炭更換周期計算公式的正確性，但還是覺得不透徹，描述的還是有遺漏，今天想更詳細，更具體的說一說為啥用VOCs進口濃度更合適，當然，搬運知識，解讀知識，難免不妥，如有，望各位隨時批評指正。

1、活性炭的吸附原理及相關術語概念

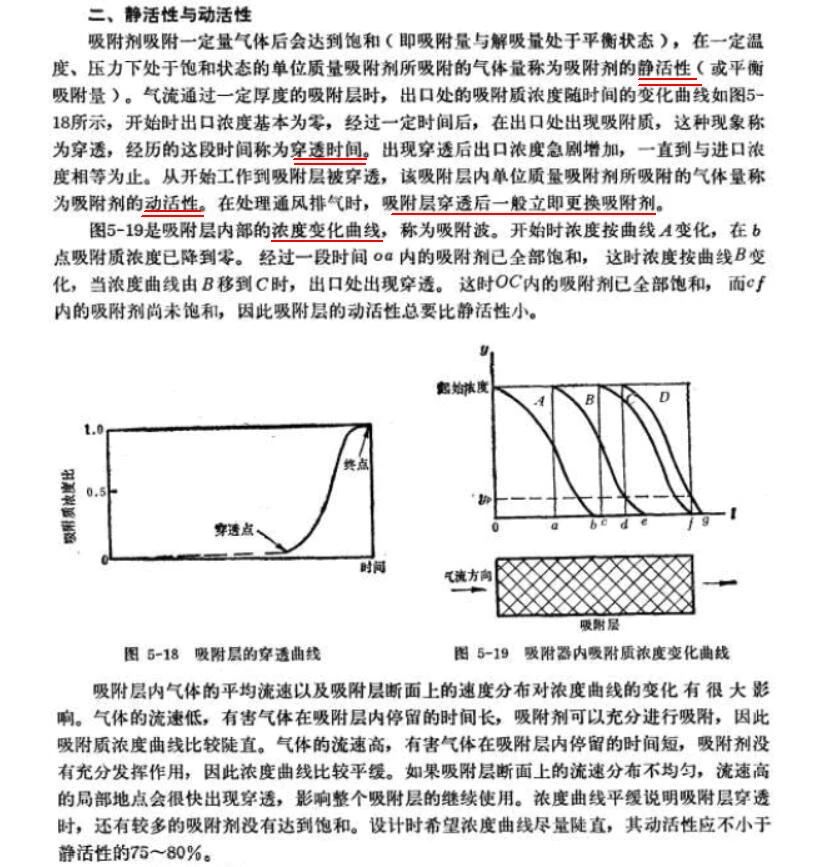

活性炭的吸附原理，各大書籍介紹的基本都不多，感興趣的可以搜一艘，下面附兩張（下圖1和圖2）比較通俗易懂的介紹。

1.1穿透時間

從上文可以看出，活性炭作為吸附劑剛開始對有機廢氣吸附效率為100%，出口廢氣的濃度為0，而且活性炭有厚度是一層層吸附的，與廢氣接觸面的一層先吸附，里面一層再開始吸附，吸附波層層推進（看圖1中圖5-19），一直到活性炭層出口出現了廢氣，此現象稱為穿透，從開始到穿透的時間為穿透時間，由于一旦出現穿透現象后，出口濃度就會急劇上層（看圖1中圖5-18）。

1.2動活性（平衡保持量）

從圖1介紹可知，當活性炭層出口出現了廢氣，此現象稱為穿透，此時單位吸附劑吸附的質量成為動活性，動活性又稱為平衡保持量，穿透時，活性炭還有一定的吸附能力，還沒有吸附飽和。

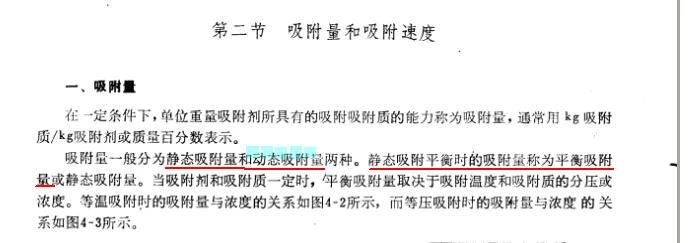

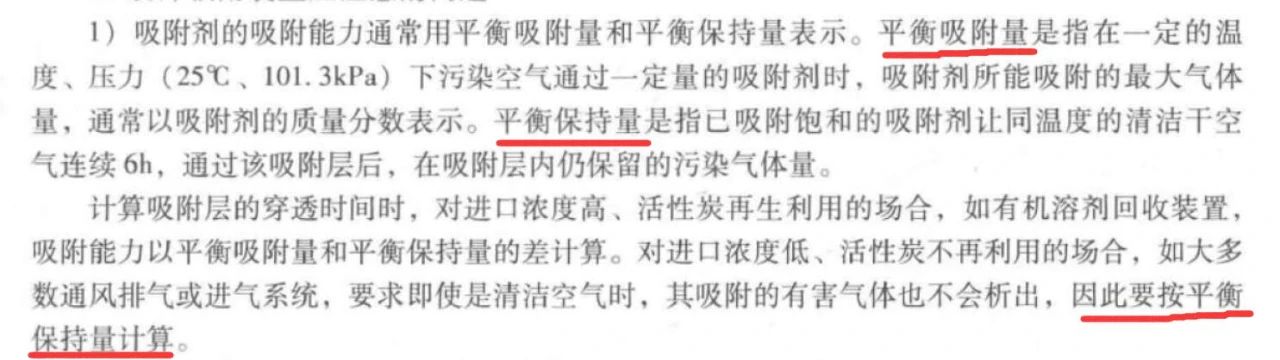

從圖2介紹可知，動活性（平衡保持量）是指已吸附飽和的吸附劑讓同溫度的清潔干空氣連續6h通過該吸附層后，在吸附層內仍保留的污染氣體量。

1.3靜活性（平衡吸附量）

從圖1，圖2 介紹可知，靜活性（平衡吸附量）指在一定的溫度、壓力下污染空氣通過一定量的吸附劑時，吸附劑所能吸附的最大氣體量。很明顯，動活性（平衡保持量）小于靜活性（平衡吸附量），同時要求動活性（平衡保持量）不應該小于靜活性（平衡吸附量）的75%~80%。

2、建個類比模型形象的表達

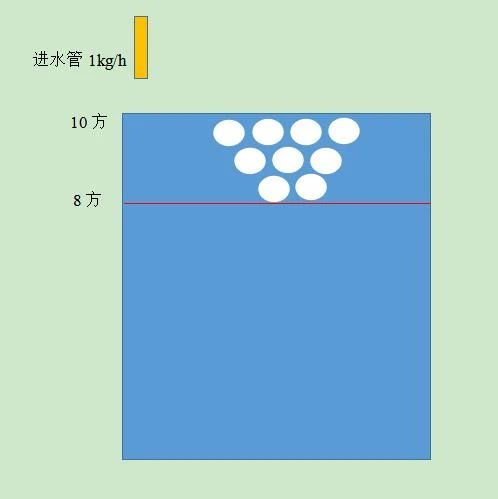

假設用空容器來盛水用（只能一個個用），該容器容量為10m3，且在8m3上方有三排緊挨的9個小孔，有一水管向容器中放水，進水速度為1m3/h，水位到小孔時每個小孔的排水速度為0.1m3/h（緊鄰，忽略壓強變化），同時規定，進水管打開放水時，小孔打開；進水管關閉時，小孔關閉。同時要求出水速度不能大于0.8m3/h（水浪費多），容器要及時換新的。

如此一來，便可以用容器的進出水形象的表示活性炭的吸附過程，剛開始時進水全部被容器裝下（活性炭開始時吸附效率為100%），隨著水位升高，開始漏水時（達到穿透時間），容器中水容積為8m3（活性炭的動活性或平衡保持量），接著繼續進水，同時不斷通過小孔漏水，容器中水容積為10m3時（活性炭的靜活性或平衡吸附量），進水全部溢流出（活性炭的吸附效率為0）。

3、論證

3.1 使用進口濃度的合理性論證

※活性炭在被穿透時更換，還是活性炭吸附飽和時更換？

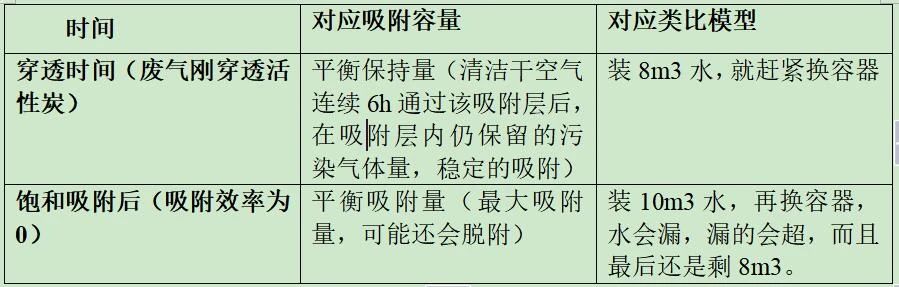

首先要理解上文兩個術語，平衡保持量和平衡吸附量，在穿透時間處，活性炭吸附量為平衡保持量，穩定的被吸附了。而在活性炭飽和后的吸附量為平衡吸附量，是無法穩定保持的。而且，你吸附飽和了再換活性炭，直接導致更換活性炭期間，廢氣處理效率為0，超標排放。

用類比模型理解，就應該是容器中的水裝8m3時（穿透時間），趕緊更換容器，再裝水，這樣水才不會白白流出。如果等到容器中水10m3時（吸附飽和）才換，第一，容器中水滿時，進水全部流出。第二，10m3的水不能穩定存在，還會漏水。

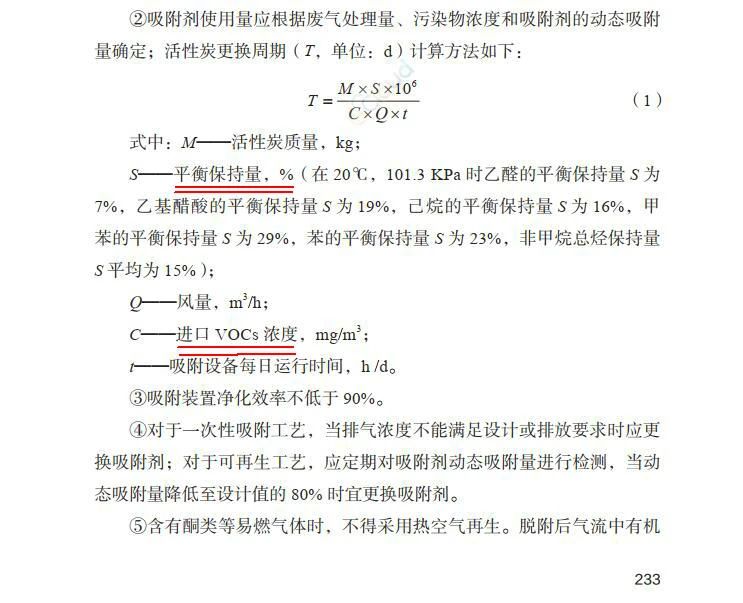

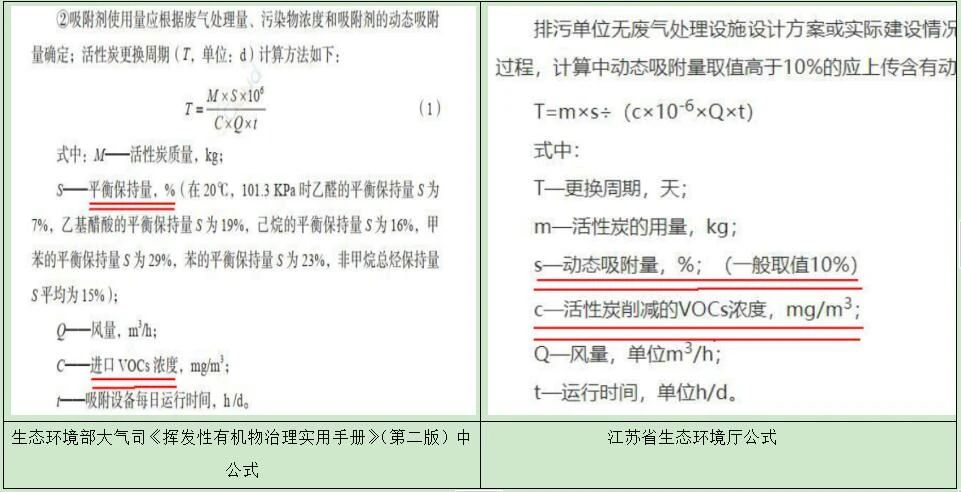

再看2021年9月生態環境部大氣環境司與生態環境部環境規劃院編著的《揮發性有機物治理實用手冊》（第二版）中的計算公式，

計算公式分母中使用的是S—平衡保持量（動活性），不是平衡吸附量額，也就是說對應類比模型就是容積8m3。

計算公式中分子使用的是進口VOCs濃度，為啥使用進口的，因?yàn)樵谶_(dá)到平衡保持量前（穿透時間前），吸附效率視為100%，通過類比模型通俗理解為，在水還沒有裝8m3前，容器是不會漏水的。

因此，這個公式是相當?shù)暮侠?，這個點，你get到了嗎？

3.2使用削減濃度的不合理性論證1

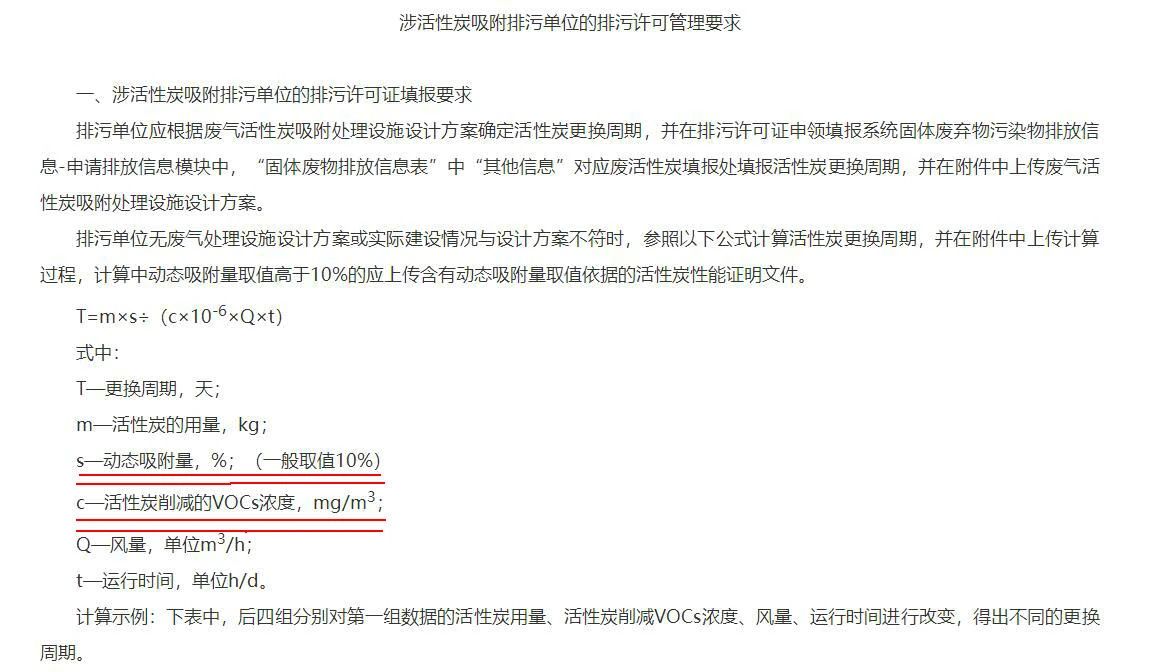

首先，這個公式分母上S是動態吸附量，也就是動態活性或者說是平衡保持量，這點是與部書籍給出的公式中S（平衡保持量）保持一致的，也就是說江蘇省生態環境廳，也是認可在活性炭穿透時是更換活性炭的。

那么接下來的就好理解了，穿透時間之前（類比模型中容器水容量≤8m3），活性炭吸附效率是100%（類比模型中容器不漏水時），那分母上怎么可以使用削減濃度呢？這個點，您認可嗎？

3.3使用削減濃度的不合理性論證2

有人說，繼續說江蘇省廳的那個公式，如果分母上S采用靜活性（平衡吸附量）可以嗎？如果假設使用靜活性合理，公式可行嗎？

第一，分母上S采用靜活性（平衡吸附量），本身是不合理，各位可以搜索一下各類數據，分母上S取值是啥？都是取平衡保持量，而不是平衡吸附量，因?yàn)椴捎闷胶獗３至?，活性炭才能將污染物穩定的吸附，而采用平衡吸附量，可能會有部分污染物脫附。用類比模型解釋就是，你不能把水裝到10m3才換，因?yàn)檫@樣進水會白白流出，10m3水也會有部分通過孔流出。

第二，如果采用削減濃度，那么你前提是預估了一個活性炭的去除效率A，好，估算去除效率沒問題。但是我們要知道，分母上的S與分子上的去除效率（削減濃度推算）是有關聯的，你分母上S采用靜活性（平衡吸附量），那么活性炭的去除效率大概就能推算出一個固定值B（根據吸附曲線可推算）。矛盾出來了，①你預估的去除效率A與B很可能不相等，公式直接沒法用（類似數學假設論證法）。②你預估的去除效率A正好與B相同，那么這個A基本可以判斷不會滿足凈化效率90%的要求，所以，還是不行。

4、結論

活性炭更換周期計算公式中用VOCs進口濃度。
